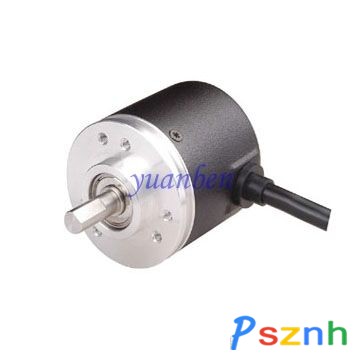

磁编码器是一种新型速度，位置检测数字传感器。磁编码器在强磁性材料表面上记录等间隔的磁化刻度标尺，标尺旁边相对放置磁阻效应元件或霍尔元件，能检测出磁通的变化信号，通过放大和比较电路，将电信号处理成标准电信号输出，可以进行长度、角度、速度及相位等方面的测控。
特点及应用：
转速高，响应速度快，防尘、防油，抗震动等级高，调试方便，安装简单，线驱动输出型，抗干扰能力强，适合长线输出。
广泛应用工业无接触式旋转位置检测，汽车方向盘位置检测、传动变速箱编码器和头灯位置控制，自动化设备转矩检测和位置检测。
|
输出电气
|
分辨率(P/R)
|
4096
|
|
|
控制输
出
|
输出代码/输出角度
|
参考输出波形
|
|
|
PNP 集电极开路输出
|
输出电压：Min（电源电压-1.5）Vdc,
负载电流：Max:80mA
|
||
|
NPN 集电极开路输出
|
负载电流Max :80mA
残留电压Max:1Vdc
|
||
|
TTL 电压输出
|
负载电流Max :80mA ，
残留电压Max:0.4Vdc
|
||
|
模拟量电压输出
|
0-5V 模拟量信号
|
||
|
模拟量电流输出
|
4-20mA 模拟量信号
|
||
|
响应时间（上升/下降）
|
≤1μS
|
||
|
最大响应频率
|
100 kHz
|
||
|
电源电压
|
5Vdc±5%(波纹P-P:Max.5%),
12-24Vdc±5%(波纹P-P:Max.5%)
|
||
|
消耗电流
|
Max. 35mA( 无负载时)
|
||
|
绝缘阻抗
|
Min 100M Ω（以500Vdc 为基准）
|
||
|
绝缘强度
|
750Vac 50/60Hz, 持续60 秒（所有端子和外壳间）
|
||
|
连接
|
配线引出方式（后面出线，侧面出线）
|
||
|
机械参数
|
启动力矩
|
Max: 5×10-3 N.m
|
|
|
惯性力矩
|
9.8×10-8 kg.m2
|
||
|
轴负载
|
径向 20N , 轴向 10N
|
||
|
轴位置偏差
|
径向≤0.1mm , 轴向≤0.2mm
|
||
|
最大允许转速
|
5000rpm
|
||
|
环境参数
|
环境温度℃
|
-10～70 ℃(未结冰状态),
|
|
|
储存温度℃
|
-25～85℃
|
||
|
环境湿度%RH
|
35～85%RH, 储存35～90%RH
|
||
|
防护等级
|
IP54
|
||
|
电缆
|
长度1M,屏蔽线
|
||
注： 1 最大允许转速≥最大应答速度【最大应答转度（rpm=最大应答频率×60/分辨率】
2 线缆长度可根据用户需求制定
