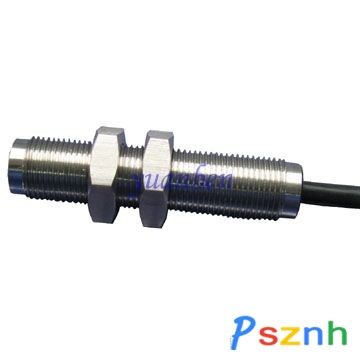

MEVS系列是上海源本磁电技术有限公司自行研发生产的磁电转速传感器，传感器垂直于齿轮转动方向安装，当齿轮由被测轴带动旋转时，其轮齿齿顶和齿谷交替经过传感器检测端，使传感器极靴端部与轮齿之间的空气间隙交替变化，引起传感器磁路磁阻交替变化,从而使传感器输出一个交流信号，齿轮每转过一个齿，信号正好经历一个周期，所以输出信号的频率正比于齿轮转速。齿轮转速＝信号频率×60/齿轮齿数。齿轮齿数固定，频率计测出信号频率后就可知被测轴的转速。其优点是无须电源、体积小、性能可靠等。可对连续转动的齿轮、键槽进行转速检测。
|
二、产品特点及应用 |
特点：
1.无接触，测试间隙大，达0.5-1.5mm;
2.无电源，输出信号强，抗干扰性能好；
3.安装使用方便、简单，适用模数2-4齿轮；
4.可在烟雾、油气、水气等恶劣环境中使用。
应用：
在智能发动机点火控制系统、车速测量和纺织、冶金等行业设备的转速测量中应用广泛。
|
三、技术参数 |
|
项目
|
参数
|
备注
|
|
规格/型号
|
MEVS-A-0.5-A-500
|
|
|
产品代码
|
MEVS-08A
|
|
|
主体材质
|
不锈钢
|
|
|
内阻
|
1.65K±15%
|
|
|
电感
|
400ｍＨ±20%
|
|
|
负载电阻
|
100KΩ min
|
|
|
输出信道
|
单信道
|
|
|
感应距离
|
0.5mm (typical)
|
|
|
测量范围(响应频率)
|
0-20KHz
|
|
|
输出方式
|
近正弦波
|
|
|
信号幅度(P-P)
|
3.6V
|
间隙0.6mm、200 I.P.S
|
|
保护类型
|
极性接反保护
|
|
|
绝缘电阻
|
50MOHM min
|
|
|
电气连接
|
AFPF 4x0.2(灰色)
|
屏蔽护套线
|
|
抗拉强度
|
5kg
|
导线与壳体间
|
|
使用寿命
|
3年
|
|
|
环境温度
|
0℃—125℃
|
|
|
湿度
|
90% max
|
|
|
机械振动
|
7g
|
ｆ=20—400Hz,每个方向
|
|
机械冲击
|
10g/16ms
|
1000次，每个方向
|
|
防护等级
|
IP65
|
|
|
ESD保护
|
4.5KV
|
|
|
电场干扰
|
200V/m
|
|
|
安装使用
|
安装螺纹
|
M12×1螺纹安装，带两只锁紧螺母
|
|
测试齿轮(最小)
|
2模、60齿，材质为低碳钢
|
|
|
安装方向
|
传感器轴线垂直于齿轮法线
|
