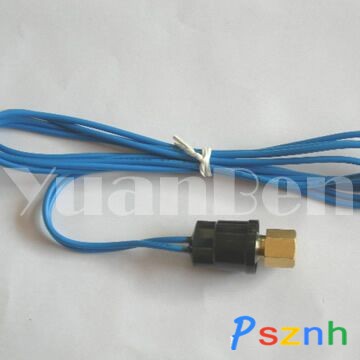

H20PS（M）系列压力开关（压力控制器）
它随被控介质的压力升降达到开关设定值时开关动作而使控制电路闭合或断开的电开关。工作原理：H20PS系列压力开关工作原理：当被控介质压力上升到某一设定值时，蝶形金属膜片产生失稳跳跃，通过推动顶杆，使开关触头接通（或断开）。当被控介质压力下降到另一设定值时，蝶形金属膜片会突然反向跳跃恢复到原来状态，使开关触头断开（或接通），从而实现了开关的作用。
主要技术参数：
压力切换值： 0.15MPa-3.45MPa （可按客户要求设定）
额定电气性能：120/240Vac，375VA 36Vac/dc,3A
120Vac，5.8FLA-34.8LRA 240Vac,2.9FLA-15LRA
接线端类型及接点型式： A.导线式，常开型
B.导线式，常闭型
C.插片式，常开型
D.插片式，常闭型
电气强度： 导电体与外壳间，1500Vrms；触点与触点间， 750Vrms。
机械寿命： >100000次
气密性： 4.0 MPa下无泄漏。
环境温度： -35℃～+120℃
绝缘电阻： >100MΩ
爆破压力： 10MPa
压力控制器常用压力对照表：
|
动作压力 |
复位压力 |
动作压力 |
复位压力 |
|
3±0.10MPa |
2.4±0.2MPa |
0.05±0.05MPa |
0.15±0.05MPa |
|
2.5±0.10MPa |
2.0±0.2MPa |
0.030.05-0.02 MPa |
0.1±0.05MPa |
|
2.8±0.10MPa |
2.2±0.2MPa |
0.12±0.05 MPa |
0.2±0.05MPa |
